Сварочный аппарат для сварки ОВ Fujikura 86S+ В комплекте со скалывателем СТ-50
Описание
Характеристики
Спецификация
Информация для заказа

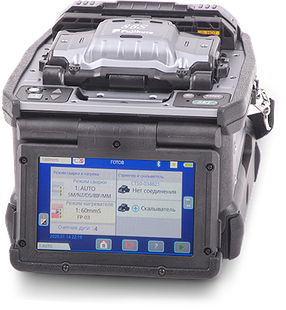

Сварочный аппарат Fujikura 86S+
Fujikura 86S+ - это самый новый и совершенный сварочный аппарат от компании Fujikura, который вобрал в себя все уникальные разработки, которые были реализованы в предыдущей модели Fujikura 80S+, а также получил новые возможности для максимально эффективной, надежной и удобной работы оператора. Это автоматические прижимы волокна, автоматическая ветрозащитная крышка, автоматическая печка, защита от падения на любую сторону, кейс. Важное отличие обновленного аппарата Fujikura 86S+ от модели 86S - это новая функция «Технология активного контроля сварки», которая позволяет сваривать волокна с плохим углом скола, обеспечивая высокое качество соединения с минимальными потерями.
Преимущества 86S+
- Максимальная производительность: Fujikura 86S+ – сварка и термоусадка еще быстрее; Инновационный дизайн кейса для быстрого начала работы; Емкая Li-ion батарея – 300 сварок и термоусадок; Автоматический поворот ножа скалывателя; Ресурс электродов 5000 сварок.
-
Максимальное удобство работы: Большой цветной сенсорный экран; Автоматизация процессов сварки и термоусадки; Дружественный интерфейс для любого уровня подготовки; Замена электродов без инструментов; Автоматический контроль ресурса ножа скалывателя.
-
Непревзойденная надежность: Защита при падении на любую сторону; Защита от пыли и влаги; Сделано в Японии – гарантия высокого качества.
-
Универсальность: Стандартные прижимы для любого типа оболочки волокна; Дополнительное место в кейсе для хранения инструментов; Система быстрого оконцевания кабеля Fujikura FuseConnect; Сварка при длине скола всего 5 мм для микро КДЗС; Выдвижные ящики в рабочем столике.
Технические характеристики Fujikura 86S+
| Применяемые волокна | Количество волокон | Одиночное |
| Типы волокна | SM (ITU-T G.652/G.657), MM (ITU-T G.651), DS (ITU-T G.653), NZDS (ITU-T G.655) | |
| Размеры волокна | Диаметр кварцевой оболочки 80 … 150 мкм Диаметр покрытия 100 … 3000 мкм |
|
| Длина скола | 5…16 мм | |
| Установка волокна | Держатель волокна FH-70-250 (опция) | Диаметр покрытия 250 мкм (длина скола 5…13 мм) |
| Держатель волокна FH-70-900 (опция) | Диаметр покрытия 900 мкм (длина скола 5…13 мм) | |
| Держатель волокна FH-70-160 (опция) | Диаметр покрытия 160 мкм (длина скола 5…13 мм) | |
| Держатель волокна FH-60-DC250 (опция) | Диаметр покрытия 250 мкм (длина скола 5…13 мм) Для Drop-кабеля |
|
| Держатель волокна FH-60-IDC250 (опция) | Диаметр покрытия 250 мкм (длина скола 5…13 мм) Для Indoor-кабеля |
|
| Держатель волокна FH-60-LT900 (опция) | Диаметр покрытия 900 мкм (длина скола 5…13 мм) Для свободного буфера |
|
| Держатель волокна FH-FC-20 (опция) | Диаметр покрытия 2 мм (длина скола 5…13 мм) Для патчкорда 2 мм |
|
| Держатель волокна FH-FC-30 (опция) | Диаметр покрытия 3 мм (длина скола 5…13 мм) Для патчкорда 3 мм |
|
| Юстировка волокна | Активная юстировка по сердцевине волокна | |
| Режимы сварки | Количество режимов | 100 |
| AUTO | Автоматическое распознавание волокна (SM/MM/DS/NZDS) Независимая калибровка дуги Авто фокусировка |
|
| SM-AUTO | Для SM-волокон (ITU-T G.652) Независимая калибровка дуги |
|
| MM-AUTO | Для MM-волокон (ITU-T G.651) Независимая калибровка дуги |
|
| DS-AUTO | Для волокон со смещенной дисперсией (ITU-T G.653) Независимая калибровка дуги Авто фокусировка |
|
| NZ-AUTO | Для волокон с ненулевой смещенной дисперсией (ITU-T G.655) Независимая калибровка дуги Авто фокусировка |
|
| SM-FAST | Для SM-волокон (ITU-T G.652) Быстрая сварка с минимумом функций |
|
| Другие | Режимы обычной сварки Режимы сварки вручную Режимы внесения потерь в месте сварки Режим, программируемый пользователем |
|
| SM (ITU-T G.652) | 0,02 дБ | |
| MM (ITU-T G.651) | 0,01 дБ | |
| DS (ITU-T G.653) | 0,04 дБ | |
| NZDS (ITU-T G.655) | 0,04 дБ | |
| Возвратные потери | 60 дБ и выше | |
| Время сварки | Режим FAST | 7 сек для стандартного SM-волокна |
| Оценка потерь на сварном соединении | Для точной оценки потерь принимаются во внимание несколько типов деформации сердцевины, а также смещение оси сердцевины | |
| Функция внесения потерь в месте сварки | Создание фиксированного аттенюатора, 0,1 … 15 дБ с шагом 0,1 дБ | |
| Печка для термоусадки | Количество режимов | 30 |
| Режимы термоусадки | Slim (60 мм) | Для КДЗС Fujikura Slim (60 мм) |
| FP-03 (60 мм) | Для КДЗС Fujikura FP-03 (60 мм) | |
| FP-03 (40 мм) | Для КДЗС Fujikura FP-03 (40 мм) | |
| FPS01-400-20/25/34/40 | Для КДЗС Fujikura FPS01-400-20/25/34/40 | |
| FPS01-900-25/34/45 | Для КДЗС Fujikura FPS01-900-25/34/45 | |
| FP-04T/FP-05 | Для КДЗС Fujikura FP-04T/FP-05 | |
| Время термоусадки | Slim (60 мм) | 9 сек |
| FP-03 (60 мм) | 13 сек | |
| FP-03 (40 мм) | 17 сек | |
| Микрогильзы Fujikura | 5…16 сек | |
| FP-04T | 25 сек | |
| FP-05 | 30 сек | |
| Автоматическая печка для термоусадки | Автоматическое закрытие крышки и автостарт печки при размещении в печке сварного соединения Автостарт печки возможен также при закрытии крышки |
|
| Хранение результатов сварки | Количество сварок | 20 000 |
| Количество изображений | 100 | |
| Данные сварки | Дата, режим сварки, сообщение об ошибке, потери на сварке, угол скола, смещение осей, порог угла скола, порог потерей на сварке, мощность дуги, время дуги | |
| Калибровка дуги | В режиме реального времени | Мощность и время дуги автоматически калибруются в режиме реального времени по свечению оболочки в течение разряда Применяется во всех режимах сварки AUTO |
| Автоматическая | Мощность и время дуги автоматически калибруются на основании предыдущего разряда Применяется во всех режимах сварки AUTO |
|
| Вручную | Ручная функция калибровки дуги по измерению величины плавления волона | |
| Тестер | Работает с прижимами и держателями волокна | |
| Нагрузка | 1,96…2,25 Н | |
| Ресурс электродов | 5000 сварок | |
| Ветрозащитная крышка | Автоматическое открытие и закрытие ветрозащитной крышки Автостарт сварки при закрытии ветрозащитной крышки |
|
| Условия эксплуатации | Высота | 0…5000 м над уровнем моря |
| Влажность | 0…95% без конденсации | |
| Температура | -10…+50?C | |
| Скорость ветра | 0...15 м/с | |
| Условия хранения | Влажность | 0…95% без конденсации |
| Температура | -40…+80?C | |
| Температура длительного хранения с батареей | -20 … +30?C | |
| Размеры и вес | Размеры | 170х173х150 мм без учета защитного бампера |
| Вес | 2,8 кг с батареей BTR-15 | |
| Отображение изображения волокна | Способ просмотра | 2 CMOS камеры для перекрестного просмотра волокна |
| Монитор | Цветной сенсорный ЖК-экран 5 дюймов | |
| Переворот изображения | Ориентация экрана регулируется автоматически в соответствии с положением монитора Изображение волокна автоматически переворачивается в соответствии с положением монитора |
|
| Увеличение просмотра волокна | 320х для просмотра по осям X или Y 200х для одновременного просмотра по осям X и Y |
|
| Электропитание: Сетевой адаптер | Модель | ADC-20, внешний |
| Вход переменного тока | Напряжение: 100…240 В Ток: Максимум 1,5 А Шнур питания: шнур 3-pin с заземлением, ACC-15 |
|
| Выход постоянного тока | Напряжение: 12 В Ток: Максимум 7 А |
|
| Электропитание: Адаптер постоянного тока | Модель | DCA-03 (опция) |
| Вход постоянного тока | Напряжение: 10…15 В Ток: Максимум 7 А |
|
| Выход постоянного тока | Напряжение: 10…15 В Ток: Максимум 7 А |
|
| Электропитание: батарея | Модель | BTR-15 |
| Тип | Съемная перезаряжаемая литиевая батарея Выходное напряжение 14,4 В, емкость 6 380 мАч |
|
| Время зарядки | 5 часов | |
| Условия эксплуатации | Температура зарядки: 0…40?C Температура эксплуатации: -10…50?C Батарея должна быть полностью разряжена и заряжена каждые 6 месяцев для предотвращения эффекта памяти |
|
| Условия длительного хранения | Температура хранения: -20…30?C Батарея должна полностью заряжаться каждые 6 месяцев для предотвращения химических повреждений, вызванных полной разрядкой |
|
| Количество циклов сварки | 300 циклов сварки и термоусадки при следующих условиях: Батарея до ухудшения свойств Комнатная температура Должна быть включена функция сохранения энергии Цикл сварки и термоусадки - 2 минуты |
|
| Ресурс батареи (снижение емкости вдвое) | 500 циклов заряда/разряда батареи при нормальной эксплуатации | |
| Интерфейсы | USB-интерфейс 1 | Статус: slave Применение: передача данных и видеосигнала на компьютер Тип разъема: Mini-B Модель: USB2.0 |
| USB-интерфейс 2 | Применение: подключение светодиодной лампы подсветки Тип разъема: A type Модель: USB2.0 |
|
| Интерфейс термостриппера | Применение: электропитание для термострипперов Fujikura RS02, RS03 Тип разъема: 6-pin Mini-DIN Электропитание: 12 В, 1 А |
|
| Беспроводное соединение | Bluetooth® Частота 2400 МГц Схема модуляции DSSS Зона приема 10 м |
|
| Кейс для переноски | Включает рабочий столик и ремень для переноски | |
| Программное обеспечение | Обновление ПО Fujikura 86S+ через Интернет при выходе новой версии | |
| Защита от пыли, влаги и ударов | Защита от падения на любую сторону с высоты 76 см Защита от пыли размером 0,1…500 мкм Защита от осадков до 10 мм/час |
|
| Соответствие стандартам | RoHS EMC LVD PFOS |
|
| Применение Fuse коннекторов | Система Fujikura FuseConnect | |
Изображения товара, включая цвет, могут отличаться от реального внешнего вида. Комплектация также может быть изменена производителем без предварительного уведомления. Данное описание не является публичной офертой.
| Основные атрибуты | |
|---|---|
| Производитель | Fujikura |
| Гарантийный срок | 36 мес |
| Страна производитель | Япония |
| Тип | Сварочный аппарат |
