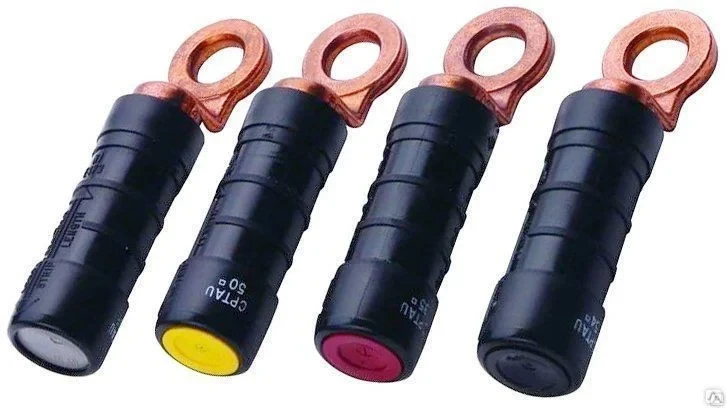

Наконечник прессуемый CPTAU-35
Предназначены для герметичного оконцевания многожильных проводов опрессовкой. Изоляционным материалом является полимер, устойчивый к ультрафиолетовому излучению и погодно-климатическим условиям. Конструкция изделия позволяет обеспечить герметичность 6 кВ частотой 50 Гц в течение 1 минуты на глубине 1 метр. Для достижения данных параметров необходимо снять соответствующий слой изоляции с провода. Длина снятия изоляции указана на наконечнике. Граница зачистки должна быть ровной, толщина изоляции провода должна сохраняться на одном уровне вплоть до границы зачистки. Провод необходимо вставить в изделие до самого упора. Обжим необходимо проводить от центра к краю, соблюдая границу обжима и количество обжатий, которые указаны на изделии. Для несущих проводов допустимые механические нагрузки на опрессованное соединение составляют: - 1200 Н для сечений 16 мм2 и 25 мм2. - 2500 Н для сечений 35 мм2, 50 мм2, 54 мм2, 70 мм2, 95 мм2,120 мм2, 150 мм2.
Наконечники применимы для алюминиевых и медных многопроволочных проводов. Каждому сечению соответствует определенный цвет герметизирующего кольца. Внутренняя полость алюминиевой части заполнена контактной смазкой, предохраняющей поверхность металла от окисления, снижающей контактное сопротивление, что приводит к значительному снижению потерь электроэнергии, а также обеспечивающей надежный электрический контакт в системе медь-алюминий и защищающей место соединения от контактной электрохимической коррозии.
Технические характеристики
Материал: | Алюминий / Медь |
Форма поперечного сечения: | Многопроволочная круглая/секторная жила |
Сечение жилы: | 35мм2 |
Диаметр отверстия под проводник: | 8 мм |
Номин напряжение: | ≤ 1000 В |
Тип матрицы для оперсовки гильз: | Е173 |
Цвет герметизир кольца: | Красный |
Общ длина: | 100.0 мм |
Температура эксплуатации: | -50...+60 °C |
Вес: | 0,07 кг |
Изображения товара, включая цвет, могут отличаться от реального внешнего вида. Комплектация также может быть изменена производителем без предварительного уведомления. Данное описание не является публичной офертой.
Основные | |
---|---|
Производитель | Uni-Telco |
Страна производитель | Тайвань |
Пользовательские характеристики | |
Материал изоляции | Поливинилхлорид |
Способ монтажа | Болт |
Материал изделия | Нержавеющая сталь |
Тип наконечника | Кольцо |
Тип элемента крепежа кабеля | Зажим для кабеля |
Наличие изоляции | Да |
Цвет элемента крепежа | Белый |
- Цена: 2 080 ₸
