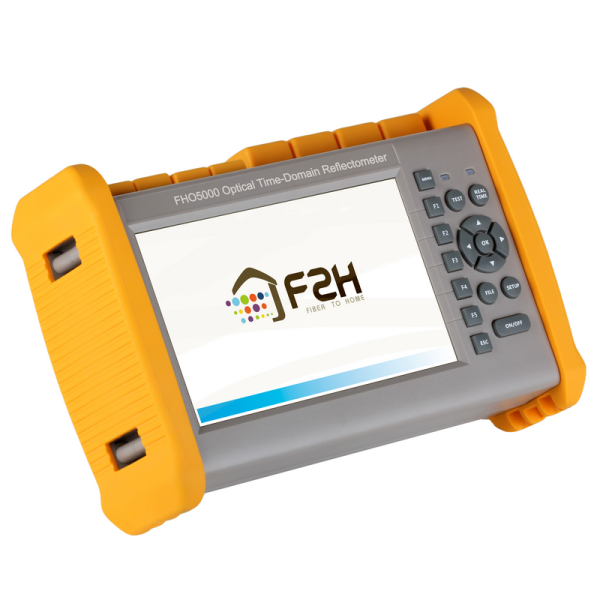

Рефлектометр оптический Grandway FHO5000-S2538F-LS-PM-TS-FM, 1625 нм, 38 дБ, VFL, PM, LS, TS, FM

Описание
Характеристики
Информация для заказа

Купить через Kaspi Магазин и доставить в ваш город

Grandway FHO5000-S2538F-LS-PM-TS-FM– оптический рефлектометр (OTDR) нового поколения, предназначенный для диагностики волоконно-оптических линий связи городского и магистрального масштаба. Рефлектометр обеспечивает высокую производительность и точность измерений, предназначен для работы с активным оптоволокном 1625 нм (фильтр) и динамическим диапазоном 38 дБ. Компактные размеры и продуманный дизайн делает работу с прибором простой и удобной для пользователей с любым уровнем подготовки.

Grandway FHO5000-S2538F-LS-PM-TS-FM посылает в оптическое волокно импульсы света, которые отражаясь от различных неоднородностей возвращаются в приемопередающий порт прибора с различной временной задержкой и уровнем мощности. На основе данной информации на экране прибора стоится рефлектограмма, на которой отображаются все обнаруженные события такие как: соединение коннекторов, оптическая сварка, макроизгиб, сплиттер, конец волокна. Для каждого события определяется расстояние и затухание.

Встроенный порт определителя обрывов VFL предоставляет возможность провести визуальный контроль состояние волокна. В волокно подается свет красного спектрального диапазона на длине волны 625нм, который проходит сквозь оболочку волокна в местах ее повреждения и на макроизгибах, тем самым, позволяя визуально локализовать проблемные участки.

Особенности:

  • Продуманный дизайн, прочный корпус;
  • Компактный, легкий;
  • Режим измерений в реальном времени;
  • Контроль наличия света в волокне в целью предотвращения повреждения;
  • Встроенный определитель обрывов VFL (в базовой комплектации);
  • Измеритель мощности PM (в базовой комплектации);
  • Источник излучения LS (в базовой комплектации);
  • Сенсорный экран TS (в базовой комплектации);
  • Защита корпуса от воды - IP65;
  • Оптический микроскоп (опция FIM-4);
  • Установка маркеров, 2шт;
  • Память на 40000 рефлектограмм;
  • Программное обеспечение для генерации отчетов.

Комплект поставки Grandway FHO5000-S2538F-LS-PM-TS-FM:

  • Рефлектометр с опциями: VFL, LS, PM, TS, FM;
  • Адаптер питания 12В;
  • Аккумуляторная батарея Lithium;
  • Оптический адаптер FC;
  • USB-кабель;
  • Инструкция для быстрой настройки (eng);
  • Заводской калибровочный сертификат (eng);
  • Сумка для траспортировки.

Технические характеристики Grandway FHO5000-S2538F-LS-PM-TS-FM

Параметр Значение
Длина волны 1625  нм
Динамический диапазон 38 дБ
Мертвая зона по затуханию (ADZ) 5 м
Мертвая зона по событиям (EDZ) 1 м
Ширина импульса 3 нс, 5 нс, 10 нс, 20 нс, 50 нс, 100 нс, 200 нс, 500 нс, 1мкс, 2 мкс, 5 мкс, 10 мкс, 20 мкс
Количество точек выборки 128 000
Разрешение по расстоянию Минимум 0,25 м
Линейность ≤ 0,05 дБ/дБ
Порог по потерям 0,01 дБ
Разрешение по потерям 0,001 дБ
Разрешение по расстоянию 0,01 м
Погрешность по расстоянию ± (1 м + измеренное расстояние х 3 х 10-5 + разрешение по выборке)
Определитель обрывов 10 мВт, 2 Гц
Тип оптического коннектора

FC/PC

Память 40 000 рефлектограмм
Интерфейсы

RJ-45 - 1шт


USB - 3шт (тип А - 2шт, тип B - 1шт)

Экран

Цветной сенсорный  TFT-LCD 7 дюймов

Питание

Сеть 220 В или аккумулятор

6 часов работы от аккумулятора

Температура эксплуатации -10 до +50 оС
Температура хранения -20 до +70 оС
Габариты, мм 253 × 168 × 73,5
Вес ( нетто) , кг  1,5
Другие функции
  • Обновление данных в режиме работы в реальном времени (1 раз в секунду)
  • Диапазон времени усреднения  (от 1 до 3600 с)
  • Обнаружения траффика в волокне
  • Режим наложения и сравнения рефлектограмм

Технические характеристики измерителя мощности PM

Параметр Значение
Тип фотодиода InGaAs
Диапазон принимаемых длин волн 800 – 1700 нм
Калиброванные длины волн 850/1300/1310/1490/1550/1625 нм
Динамический диапазон -70 до +10 дБм
Разрешение 0,01 дБ
Точность измерения ± 3,5дБ ±1нВт
Тип адаптера FC/PC

Технические характеристики источника излучения LS через OTDR порт

Параметр Значение
Режим работы Через OTDR порт
Длины волн 1625 нм
Выходная мощность -25 до 0 дБм
Точность ± 0,5 дБ
Тип коннектора FC/UPC по умолчанию или по типу коннектора OTDR порта

Опции Grandway FHO5000-S2538F-LS-PM-TS-FM

  • Оптический микроскоп (FIM-4)

Аксессуары

Артикул

Наименование
GRW-LG217-FC Адаптер FC/PC для рефлектометра FHO5000
GRW-LG218-SC Адаптер SC/PC для рефлектометра FHO5000
GRW-LG219-ST Адаптер ST/PC для рефлектометра FHO5000
GRW-LG120 Переходной адаптер FC/PC(m) на LC/PC(f) для приборов Grandway

Изображения товара, включая цвет, могут отличаться от реального внешнего вида. Комплектация также может быть изменена производителем без предварительного уведомления. Данное описание не является публичной офертой.

Основные
ПроизводительGrandway
Страна производительКитай
МониторLCD
Гарантийный срок12 мес
СостояниеНовое
  • Цена: Цену уточняйте
