Локатор трубопроводов и кабелей Grandway CL1400

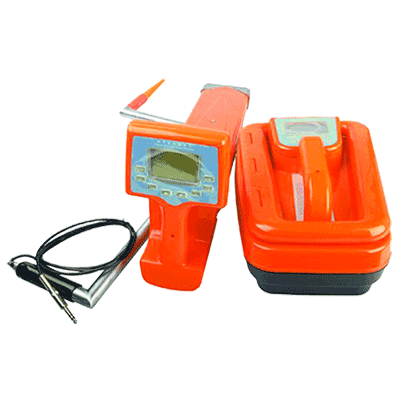

Grandway CL1400 - Локатор трубопроводов и кабелей CL1400 состоит из передатчика, приемника и аксессуаров, используемых для точного определения местоположения подземных трубопроводов и кабельных трасс, измерения глубины захоронения, отслеживания на большие расстояния и определения места повреждения изоляции. Мы внедрили технологию электромагнетизма с несколькими катушками в локаторе трубопроводов и кабелей CL1400, повысили точность прокладки трубопроводов и кабелей, а также глубину закапывания.
-
Определите маршрут подземного трубопровода и кабеля.
-
Измерьте глубину закладки подземных трубопроводов и кабелей.
-
Обнаружение и локализация места повреждения изоляции подземного трубопровода и кабеля.
-
Определите целевой трубопровод и кабель в ситуации с несколькими подземными трубопроводами и кабелями.
-
Технические характеристики Grandway CL1400
Параметр | Значение | |
Передатчик | ||
Частота сигнала для способа впрыска | 480 Гц, 7,7 кГц, 31 кГц, 61 кГц | |
Частота сигнала для индукционного способа | 31 кГц, 61 кГц | |
Частота сигнала для способа зажима | 31 кГц | |
Частота сигнала для поиска неисправностей | 480 Гц | |
Выходное напряжение | 0-400 В/мин отрегулируйте в соответствии с состоянием изоляции | |
Форма выходной волны | Синусоидальная волна | |
Источник питания | Литий-ионный аккумулятор 11,1 В постоянного тока емкостью 4,4 АЧ | |
Максимальная Выходная Мощность | 10 Вт | |
Приемник | ||
Потеря мощности | <1 Вт | |
источник питания Литий-ионный аккумулятор емкостью |
1,8 АЧ 11,1 В постоянного тока | |
Максимальная глубина захоронения для обнаружения | 4,5 метра (нормальное состояние) | |
Допуск глубины захоронения для обнаружения | ±0,05H ±5 см (“H” - глубина закладки трубопровода) | |
Допуск маршрута для обнаружения | ≤5 см | |
Эффективная длина при Обнаружении Маршрута трубопровода и Глубина со способом нагнетания |
≥10 км (нормальное состояние) | |
Эффективная длина при Обнаружении Маршрута трубопровода и Глубина методом индукции |
≥3 км (нормальное состояние) | |
Эффективная длина при Обнаружении Маршрута трубопровода и Глубина со способом зажима |
≥6 км (нормальное состояние) | |
Обнаружение изолированных неисправностей | ≥2 MΩ |
Параметр | Значение | |
Общие технические характеристики | ||
Рабочая температура | -20℃~+50℃ | |
Температура хранения | -40℃~+70℃ | |
Относительная влажность | 10%~90% | |
Атмосферное давление | 86~106 кПа | |
Шум окружающей среды | ≤60 дБ | |
Вес | 3,4кг (передатчик) | |
2,6кг (приемник) | ||
Размеры | 348×239×175 мм (передатчик) | |
648×260×130 мм (приемник) | ||
Стандартные принадлежности | ||
Передатчик | 1 шт. | |
Приемник | 1 шт. | |
Чехол для переноски | 1 шт. | |
Руководство пользователя | 1 шт. | |
Зарядное устройство | 2шт | |
Заземляющий стержень | 1 шт. | |
Линия вывода сигнала | 1 шт. | |
Индуктивный зажим | 1 шт. | |
Стетоскоп | 1 шт. | |
Сертификат | 1 шт. | |
1 шт. | ||
Информация о заказе | ||
Модель | Описание | |
Локатор трубопроводов и кабелей CL1400 | С индуктивным зажимом и стетоскопом | |
Локатор трубопроводов и кабелей CL1400A | С индуктивным зажимом, стетоскопом и держателем для поиска неисправностей | |
Локатор трубопроводов и кабелей CL1400B | С индуктивным зажимом, стетоскопом и GPS |
Изображения товара, включая цвет, могут отличаться от реального внешнего вида. Комплектация также может быть изменена производителем без предварительного уведомления. Данное описание не является публичной офертой.
Основные | |
---|---|
Производитель | Grandway |
Страна производитель | Китай |
Назначение | Универсальный |
