Устройство для затяжки (протяжки) кабеля на тележке (без стеклопрутка)

Купить через Kaspi Магазин и доставить в ваш город

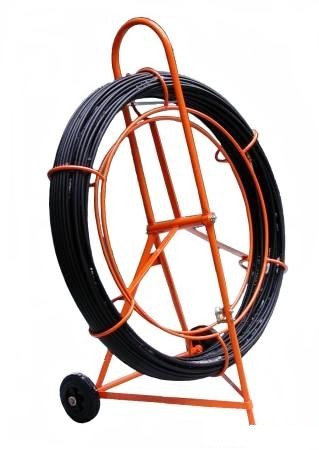

УЗК 11/150 это - устройство затяжки кабеля. УЗК-11/150 представляет из себя катушку на тележке. Тележка УЗК 11/150 снабжена колесами для быстрого и удобного перемещения. Цифры 11/150 указывают какого диаметра пруток, и какова его длина. Диаметр/длина - 11мм диаметр/ длина 150метров.

Полиэтиленовое покрытие УЗК защищает стеклопруток от расслоения (разрушения) и снижает трение, значительно облегчая тем самым протяжку УЗК в кабельной канализации, межэтажных конструкциях, трубах, кабельных стояках, кабель-каналах и т.д. УЗК-11/150 применяют для затяжки кабеля провода и телекоммуникационных линий связи, закладки заготовки в колодцы и канализации связи, прокладки проводки электросвязи в кабельных каналах действующих электроустановок, в трубах городской канализации для устранения засоров и видеоинспекции.
Особенности:

• прочные металлические колеса с прорезиненными катками;
• простая система замены кассеты;
• оптимальный баланс надежной конструкции, размеров и веса;
• удобная транспортабельность тележки.

Технические характеристики УЗК-11/150

• Диаметр стеклопрутка 11мм.
• Длина стекло-прутка 150м.
• Цвет стекло-прутка: желтый
• Минимальный радиус изгиба корда 400мм
• Температура эксплуатации от -10º до +45º С
• Относительная влажность 98%
• Масса УКЗ-11/150 с прутком около 35кг.
• Разрушающее напряжение корда при статическом изгибе поперек волокон не менее 300мПа
• Разрушающее напряжение корда при сжатии вдоль оси, не менее мПа150

Принцип работы УЗК:

Концы стеклопрутка армированы резьбовыми наконечниками. При затягивании кабеля в свободный канал трубопровода на резьбовой наконечник стеклопрутка накручивается грузовой наконечник. Стеклопруток разматывается с кассеты и подается в колодец, при этом кассета придерживается от самопроизвольного раскручивания. Из колодца стеклопруток заталкивается в канал. После выхода стеклопрутка из смежного колодца к грузовому наконечнику прикрепляется кабель и вручную производится затягивание кабеля.

При вводе стеклопрутка в частично занятый канал, на резьбовой наконечник накручивается лидерный наконечник. После прохождения стеклопрутка по частично занятому каналу до смежного колодца, лидерный наконечник заменяется грузовым. К грузовому наконечнику прикрепляется кабель и вручную производится затягивание кабеля. При затягивании кабелей больших длин транзитом, а также световодных кабелей, на резьбовой наконечник накручивается компенсатор кручения. Компенсатор кручения предохраняет затягиваемые кабели от крутящих моментов.
