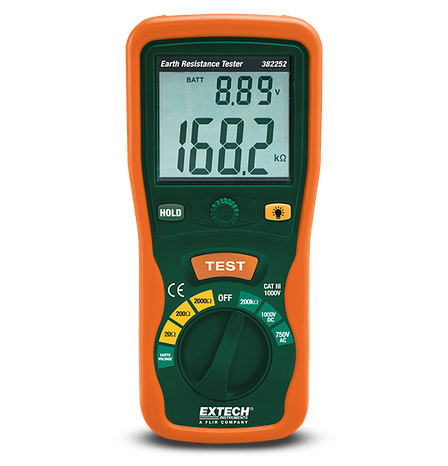

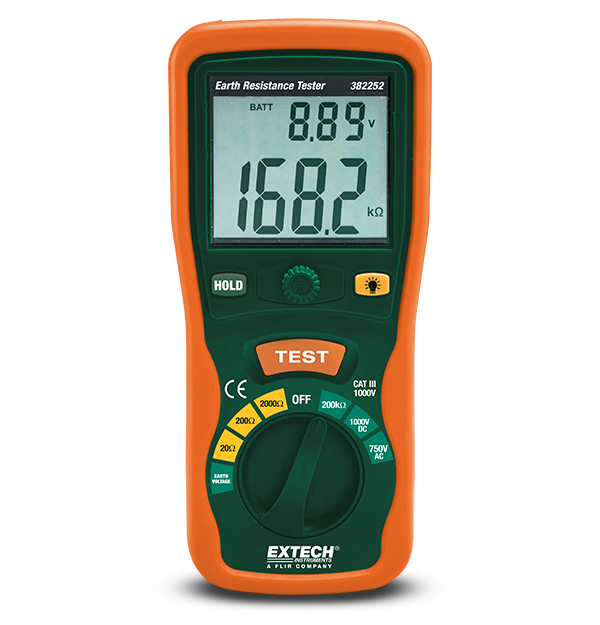

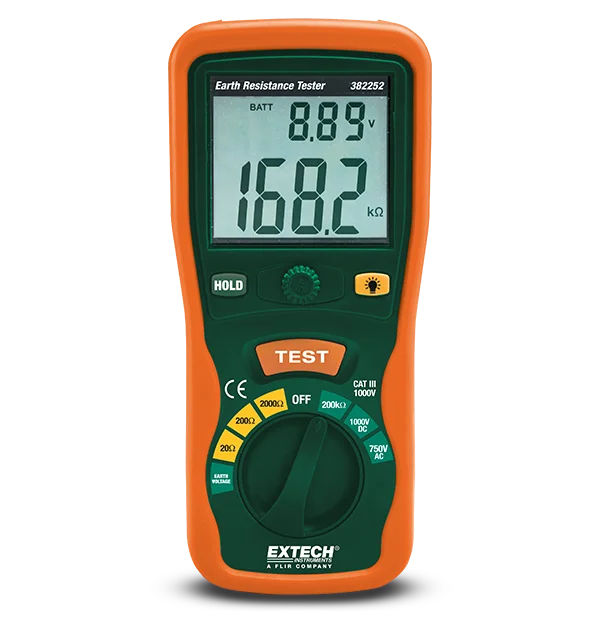

Тестер комплект для измерения сопротивления заземления Extech

Купить через Kaspi Магазин и доставить в ваш город

Данное измерительное устройство позволяет измерять сопротивление заземления (в трех диапазонах), напряжение и сопротивление заземления (до 200 кОм, напряжение переменного и постоянного тока). Данное устройство было разработано в соответствии со стандартами безопасности EN61010-1. Надлежащий уход и использование данного измерительного устройства обеспечат годы надежной работы.

Безопасность

Пожалуйста, внимательно прочтите следующую информацию по технике безопасности перед использованием измерительного устройства и эксплуатируйте устройство только в соответствии с указаниями, приведенными в данном руководстве.

Информация по экологической безопасности

·         Не используйте измерительное устройство на открытом воздухе при вероятности выпадения осадков

·         Категория перенапряжения III

·         Степень загрязнения 2

·         Рабочая высота: максимум 2000 метров

·         Условия окружающей среды: от 32 до 104^oF (от 0 до 40^oC); Относительная влажность: максимум 80%

·         Соблюдайте следующие международные символы предупреждений о соблюдении техники безопасности

Предупреждающие символ

Организации, предоставляющие правила и рекомендации для надлежащего заземления

·         Национальные правила эксплуатации электротехнического оборудования (NEC)

·         Независимый испытательный и сертификационный центр Underwriters Laboratories Inc. (UL)

·         Национальная ассоциация пожарной безопасности (NFPA)

·         Американский национальный институт стандартов (ANSI)

·         Администрация профессиональной безопасности и здравоохранения (OSHA)

·         Ассоциация промышленности средств связи (TIA)

Измерение сопротивления при 200 кОм

1. Подключите красный измерительный провод к разъему VΩ(C) и черный измерительный провод к разъему COM (E).

2. Установите переключатель режимов в положение 200kΩ.

3. Подключите измерительные щупы к тестируемой цепи.

4. Обратите внимание на отображаемое значение сопротивления.

Измерение напряжения переменного тока

5. Подключите красный измерительный провод к разъему VΩ(C) и черный измерительный провод к разъему COM (E).

1. Установите переключатель режимов в положение 750В переменного тока.

2. Подключите измерительные щупы к тестируемой цепи.

3. Обратите внимание на отображаемое значение напряжения.

Измерение напряжения постоянного тока

1. Подключите красный щуп к разъему VΩ(C) и черный измерительный провод к разъему COM (E).

2. Установите переключатель режимов в положение 1000В постоянного тока.

3. Подключите измерительные щупы к тестируемой цепи.

4. Обратите внимание на отображаемое значение напряжения.

Трехпозиционное измерение сопротивления заземления

1. Используя измерительные провода (1,5 м) красного и зеленого цвета с аллигаторными зажимами, подключите один из разъемов типа «банан» красного измерительного провода к разъему VΩ(C) (красный), а другой к разъему P (желтый) на измерительном устройстве.

2. Подключите зеленый измерительный провод (1,5 м) с аллигаторным зажимом к разъему COM (E) (зеленый) на измерительном устройстве.

3. Установите переключатель режимов в положение сопротивления заземления (20, 200, 2000 Ом)

4. Выполните настройку нулевого значения, как описано выше.

5. Подключите Красный и Зеленый измерительные провода к заземляющему стержню или к другому измеряемому элементу.

4. Нажмите кнопку TEST. Значок «» будет мигать, и раздастся звуковой сигнал.

5. Обратите внимание на показание сопротивления на дисплее.

6. Нажмите кнопку TEST, чтобы остановить измерение.

Техническое обслуживание и ремонт

Замена батареи

Когда на ЖК-дисплее появится значок разряженной батареи «», батареи измерительного устройства должны быть заменены.

1. Отключите питание и отсоедините контрольные выводы от измерительного устройства.

2. Отсоедините подставку от задней части измерительного устройства.

3. Удалите 4 винта батарейного отсека при помощи крестообразной отвертки.

4. Снимите крышку батарейного отсека и замените шесть батарей типа АА 1,5В.

5. Закрепите крышку отсека и затяните винты.

6. Установите подставку.

Очистка и хранение

Периодически протирайте корпус измерительного устройства влажной тканью и мягким моющим средством; Не используйте абразивы или растворители. Если измерительное устройство не будет использоваться в течение более 60 дней, извлеките батареи и храните их отдельно.

Технические характеристики

Общие технические характеристики

Технические характеристики измерений

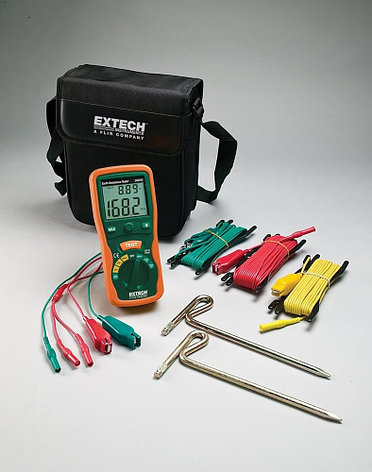

Содержимое комплекта

Измерительное устройство сопротивления заземления 382252

2 заземляющих стрежня - оцинкованное железо (22 см)

6 щелочных батарей типа АА

3 измерительных провода заземляющего стрежня - красный (15 м), желтый (10 м), зеленый (5 м)

2 измерительных провода для измерения сопротивления заземления с аллигаторными зажимами (красный и зеленый) (1,5 м)

2 измерительных провода для измерения напряжения/сопротивления (черный и красный) (1 м)

Руководство пользователя

Футляр для переноски
