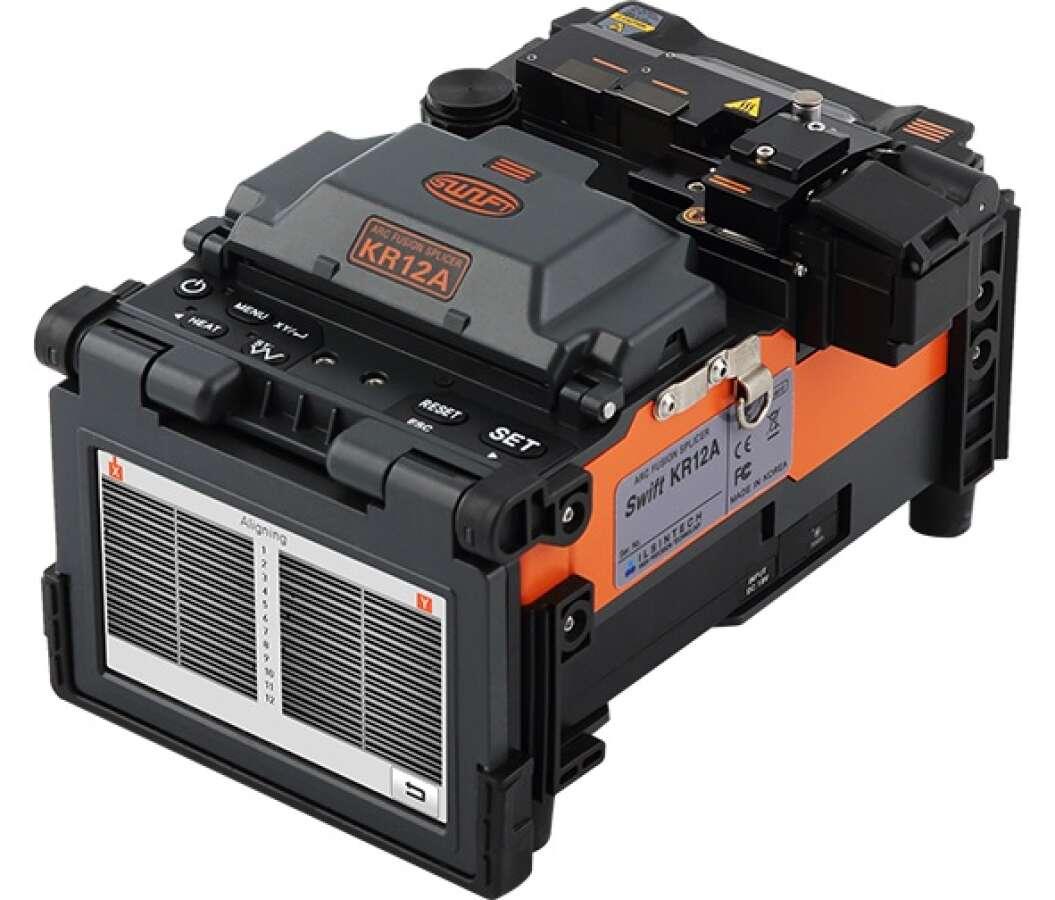

Сварочный аппарат для ленточных оптических волокон ILSINTECH SWIFT KR12A, фото 2

Сварочный аппарат для ленточных оптических волокон ILSINTECH SWIFT KR12A

Описание
Характеристики
Спецификация
Информация для заказа

SWIFT KR12A – аппарат для ВОЛС. Он предназначен для сращивания как единичных, так и ленточных оптических волокон (до 12-ти волокон в ленте). Рекомендован для монтажа оптических линий в центрах обработки данных (ЦОД) и структурированных кабельных системах (СКС).

SWIFT KR12A выполнен в компактном корпусе, включающем в одном конструктиве сварочный аппарат, скалыватель, термостриппер, помпу для спирта и печь для термоусадки гильз. Такое исполнение позволяет быстро организовать рабочее место монтажника, или выполнять монтаж кабеля "на весу", используя систему ремней IL-Swift-F1-WK (опция).

Мощная аккумуляторная батарея 6000 мАч (170 цикла), пыле-, влагоустойчивое исполнение и сенсорный экран также являются неоспоримыми преимуществами сварочного аппарата, которые позволяют достичь максимальной производительности в различных условиях работы.

Как и KR12, сварочный аппарат KR12A способен оконечивать кабель с ленточным волокном путем приваривания к нему специальных высококачественных MPO/MTP коннекторов.

Особенности аппарата для сварки оптических волокон SWIFT KR12A

  • 5 функций в одном устройстве: удаление буферного слоя, чистка, скалывание волокна, сварка волокна, термоусадка КДЗС
  • поддержка обслуживания через Internet
  • обновление ПО через компьютер в автоматическом режиме
  • наличие встроенной диагностики с детализацией результатов
  • большая емкость аккумуляторной батареи 6000 мАч
  • большой цветной сенсорный дисплей 5,0”
  • подсветка рабочей зоны (светодиод на ветровой крышке)
  • устойчив к ударам, воздействию влаги и пыли
  • возможность установки MPO splice-on коннекторов (держатели коннекторов заказываются отдельно)
  • интуитивно понятное меню

Технические характеристики аппарата для сварки ленточных оптических волокон

ILSINTECH SWIFT KR12A

Наименование параметра Значение
Сварка оптических волокон
Способ выравнивания волокон по фиксированной V-канавке Ribbon
Тип свариваемых волокон SM(G.652), MM(G.651), DS(G.653), NZDS(G.655)
Количество одновременно свариваемых волокон единичные волокна (1 пара), ленточные волокна (2~12)
Диаметр оболочки свариваемых волокон
  • диаметр оболочки единичных волокон 125 мкм
  • ширина ленты ленточного волокна: 0,25 - 4 мм
Диаметр буферного покрытия свариваемых волокон 250 мкм ~ 900 мкм
Длина зачищенного волокна после скола 10 мм
Количество программ сварки 300
Потери на сварном соединении SM: 0.05дБ, MM: 0.02дБ, DS: 0.08дБ, NZDS: 0.08дБ
Отражение от сварного соединения -60дБ
Типичное время сварки одномодовых волокон (ITU-T G.652) 20 сек
Определение ориентировочных потерь на соединении доступно
Контроль процесса сваривания визуальный, и аппаратный, при тесте на разрыв – только визуальный
Память результатов сварок

последние 10 000 результатов сохраняются во внутренней памяти. (изображений 10 000 результатов)

Ресурс электродов более 1 500 сварных соединений
Тест на разрыв 2N (200 гр.), 4,4N (опция)
Термоусадка
Количество программ термоусадки 100
Типичное время термоусадки
  • 20 сек (пара единичных волокон, ленточные волокна, состоящие их 2-х волокон)
  • 50 сек (4 - 12 волокон в ленте)
Допустимый размер используемой КДЗС 40 мм, 60 мм, микро КДЗС
Термостриппер
Количество программ 50
Скалыватель
Ресурс лезвия 2 000 циклов
Отображение результатов
Монитор сенсорный цветной, 5,0”
Камеры 2 камеры типа CMOS
Увеличение места сварки просмотр оси X/Y : 20X, MAX : 60X
Защита монитора прозрачная пластиковая пластина с антибликовым покрытием
Автоматический поворот экрана Ориентация экрана регулируется автоматически в соответствии с положением монитора
Изображение волокна автоматически переворачивается в соответствии с положением монитора
Питание
Питание от сети Адаптер 100~240В AC
Аккумуляторная батарея Литий-Полимерная, 6000 мАч
Дополнительное питание автомобильный прикуриватель (12В) – опция
Количество циклов сварка/термоусадка от заряда батареи 170 циклов с штатной батареей 6000 мАч
Общие параметры
Порты USB (miniUSB), разъем для питания от автомобильного прикуривателя 12В
Защита
  • защита от ветра (до 15 м/сек);
  • защита от падения на нижнюю сторону с высоты 76 см
  • защита от пыли IP52 ( Некоторое количество пыли может проникать внутрь, однако это не нарушает работу устройства)
  • защита от влаги (Вертикально капающая вода не нарушает работу устройства, если его отклонить от рабочего положения на угол до 15°)
Условия эксплуатации Высота от 0 до 5 000 м над уровнем моря; температура от -10 до +50˚C; влажность от 0 до 95% без конденсации, скорость ветра от 0 до 15 м/с
Условия хранения Температура от -40 до +80˚C; влажность от 0 до 95% без конденсации. Температура длительного хранения с батареей от -20 до +30˚С
Габариты сварочного аппарата
  • 143(W) x218(L) x132 (H) мм (включая защитные резиновые накладки)
  • 136(W) x215(L) x132 (H) мм (не включая защитные резиновые накладки)
Габариты кейса для переноски 475(Д) х 285(Ш) х 225(В)
Вес сварочного аппарата 2.3 кг (включая батарею)



Комплект поставки аппарата для сварки оптических волокон SWIFT KR12A

Наименование Модель Кол-во, шт
Сварочный аппарат

SWIFT-KR12A

1

Аккумуляторная батарея 6000 мАч 1
Адаптер питания от переменного тока/Зарядное устройство -

1

Кабель питания DC кабель 1
Держатели волокон H7 серии 1 пара
Скалыватель CN-03RT закреплен в корпусе сварочного аппарата 1
Жесткий кейс для транспортировки Hard Case 1
Лоток для охлаждения КДЗС CT-01 1
Кабель USB - 1
Термо стриппер закреплен в корпусе сварочного аппарата 1
Дозатор для спирта закреплен в корпусе сварочного аппарата 1
Коробка для ЗИП - 1
Запасные электроды El-28 1 пара
Загрузчики КДЗС (держатель волокна)

-

1 пара

Руководство пользователя и ПО

-

1

Изображения товара, включая цвет, могут отличаться от реального внешнего вида. Комплектация также может быть изменена производителем без предварительного уведомления. Данное описание не является публичной офертой.

Основные атрибуты
ПроизводительIlsintech
Гарантийный срок24 мес
Страна производительЮжная Корея
ТипСварочный аппарат
  • Цена: 3 459 500 ₸
