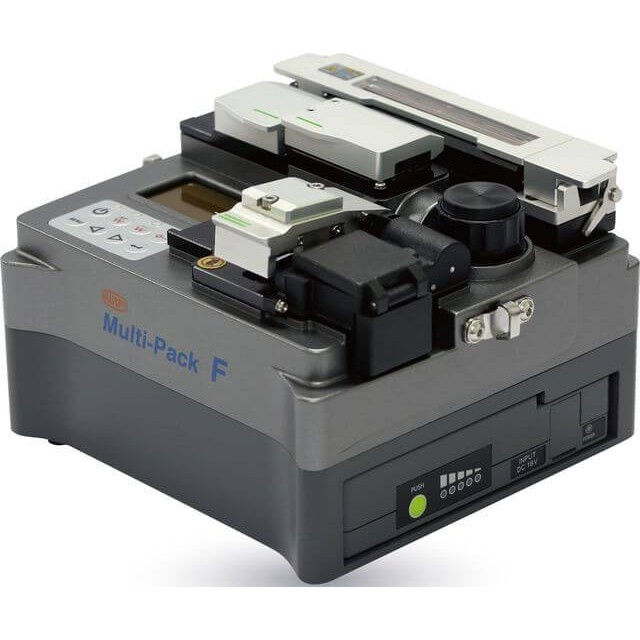

Многофункциональное устройство для монтажа FTTH ILSINTECH
ILSINTECH Multi-Pack F – комплекс для подготовки и контроля качества сварки ВОЛС. Он удобен, компактен и многофункционален, что позволит упростить и сделать более производительной работу монтажников сети доступа. При помощи специального ремня (опция) Multi-Pack F может крепиться к монтажнику. Это сокращает время на организацию рабочего места и позволяет работать в ограниченном рабочем пространстве.
Комплекс Multi-Pack F включает в себя весь инструментарий для:
- удаления буфферного слоя термомеханическим способом, что не допустит механического повреждения волокон
- очистки оптического волокна от остатков лака, а также жира и грязи
- обеспечения ровного торца волокна, сколотого с высокой точностью под углом 90 градусов
- защиты сварного соединения от влияния внешних факторов и механических повреждений
- идентификации оптических волокон (прозвонки)
- измерения мощности сигнала в волокне
- проверки качества изготовленного патч-корда (используется источник красного света и измеритель мощности)
Технические характеристики комплекса подготовки волокна ILSINTECH Multi-Pack F
|
Стриппер (удаление буфферного слоя) |
|
|
Диаметр удаляемого буфферного слоя |
250 - 900 мкм |
|
Жизненный цикл ножа |
более 100 000 операций |
|
Количество одновременно зачищаемых волокон |
1 |
|
Прикладываемое усилие |
3 кг |
|
Время нагрева |
до 2,2 сек |
|
Температура нагрева |
до 140 градусов Цельсия |
|
Система очистки (удаление остатков буфферного слоя, жира и грязи с поверхности волокна) |
|
|
Метод |
помпа |
|
Рекомендуемое чистящее средство |
изопропиловый спирт |
|
Обьем дозатора |
10 мл |
|
Скалыватель (обрезка волокна) |
|
|
Длина очищенного волокна после скола |
8 мм |
|
Время жизни ножа |
50 000 сколов |
|
Печь для термоусадки (защита места сварки от влияния внешних факторов и механических повреждений) |
|
|
Максимальная температура |
190 градусов Цельсия |
|
Время термоусадки |
30 сек, 70 сек (коннектор) |
|
Максимальная длина усаживаемой КДЗС |
60 мм |
|
Тип волокна |
250 мкм, 900 мкм, 2 - 4 мм, коннекторы (SC, FC, LC, ST) |
|
Источник красного цвета (для идентификации волокон) |
|
|
Источник света |
лазерный диод класса 2 |
|
Длина волны |
650 нм |
|
Совместимые типы волокон |
SM, MM |
|
Мощность излучения |
1 мВт (для одномодового волокна) |
|
Рабочая протяженность оптического волокна |
4 км |
|
Тип адаптера |
универсальный, диаметр ферулы 2,5 мм |
|
Модуляция |
Постоянное излучение (CW), 2 - 3 Гц |
|
Температура эксплуатации |
от -10 до +40 градусов Цельсия |
|
Температура хранения |
от -40 до +70 градусов Цельсия |
|
Влажность |
от 0 до 85% без конденсации |
|
Измеритель оптической мощности |
|
|
Рабочий диапазон мощности сигнала (1) |
от -50 до 5 дБм |
|
Доступные длины волн (2) |
1310нм, 1490нм, 1550нм |
|
Калиброванные длины волн (b) |
1310нм, 1550нм |
|
Точность (c) |
+/-5% +/- 5nW dB |
|
Разрешение (d) |
0,01 |
|
Обнаружение модуляции |
270, 300, 1k, 2k Гц |
|
Диапазон мощности сигнала для обнаружения модуляции |
от -30 до 5 дБм |
|
Единицы измерения |
дБ, дБм, Вт |
|
Тип адаптера |
универсальный 2,5 мм (стандарт), универсальный 1,25 мм (опция) |
|
Температура эксплуатации |
от -10 до +50 градусов Цельсия |
|
Температура хранения |
от -40 до +70 градусов Цельсия |
|
Влажность |
от 0 до 85% без конденсации |
|
Общие характеристики |
|
|
Габариты |
145 х 137 х 98 мм |
|
Вес |
1,2 кг |
Характеристики
Производитель: ILSIN
Изображения товара, включая цвет, могут отличаться от реального внешнего вида. Комплектация также может быть изменена производителем без предварительного уведомления. Данное описание не является публичной офертой.
| Основные | |
|---|---|
| Производитель | Ilsintech |
| Страна производитель | Южная Корея |
| Назначение | для снятия изоляции с проводов |
| Тип инструмента | Многофункциональное устройство для монтажа FTTH |
