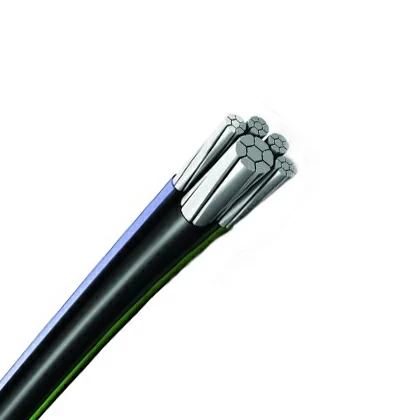

Провод СИП 4 2*25-0,6/1
Конструкция
1. Токопроводящая жила — алюминиевая, круглой формы, многопроволочная уплотненная. Токопроводящие жилы самонесущих изолированных проводов имеют отличительное обозначение в виде продольно выпрессованных рельефных полос на изоляции или цифр 1, 2, 3.
2. Изоляция — выпрессована из светостабилизированного сшитого ПЭ. Цвет изоляции — черный. Номинальная толщина изоляции — 1,3 мм.
3. Скрутка — изолированные токопроводящие жилы скручиваются с шагом скрутки не более 450 мм. Скрутка имеет правое направление.
Применение
Провода самонесущие изолированные предназначены для ответвлений от воздушных линий электропередачи на переменное напряжение 0,66/1 кВ номинальной частотой 50 Гц к вводу, для прокладки по стенам зданий или сооружений в районах с умеренным и холодным климатом, в атмосфере воздуха типов II — промышленная и III — морская по ГОСТ 15150-69.
Технические характеристики
Провода стойки к воздействию температуры окружающей среды от -60°С до +50°С.
Провода стойки к монтажным изгибам, к воздействию солнечного излучения.
Монтаж проводов производится при температуре окружающей среды не ниже -20°С.
Радиус изгиба при монтаже и установленного на опорах провода не менее 10D, где D — наружный диаметр провода.
Удельное объёмное сопротивление изоляции при длительно допустимой температуре нагрева токопроводящих жил не менее 1х1012 Ом·см.
Провода после выдержки в воде при температуре (+20 ± 10)°С в течение не менее 10 мин. выдерживают испытание переменным напряжением 4 кВ частотой 50 Гц в течение 5 мин.
Допустимый нагрев токопроводящих жил при эксплуатации не должен превышать +90°С в нормальном режиме эксплуатации и +250°С — при коротком замыкании.
Строительная длина провода согласовывается при заказе.
Срок службы провода — не менее 40 лет.
Основные | |
---|---|
Тип провода | Силовой |
Масса | 0.28 кг/м |
Гарантийный срок | 12 мес |
Срок службы | 30 лет |
Конструктивные особенности | |
Количество жил | 2 |
Сечение жилы | 25 кв.мм |
Площадь сечения | 94 кв. мм |
Наличие изоляции | Да |
Тип внешней оболочки | Пониженная горючесть |
Материал оболочки | Самозатухающий полиэтилен |
Цвет изоляции | Черный |
Форма сечения | Круглая |
Материал токопроводящей жилы | Алюминий |
Механические характеристики | |
Минимальная рабочая температура | -60 град. |
Максимальная рабочая температура | 50 град. |
Минимальный радиус изгиба | 10 мм |
Электрические характеристики | |
Сопротивление изоляции | 1200 МОм |
Минимальная рабочая частота | 50 Гц |
Номинальная токовая нагрузка, не более | 130 А |
Номинальное рабочее напряжение | 20000 В |
- Цена: 580 ₸
