Кабель волоконно-оптический для прокладки в канализацию ОКСЛ-М2П-А4-2.7
Назначение
ОКСЛ-М2П На основе модульной конструкции с повивом из 2-х оптических модулей. Оптический кабель типа ОКСЛ-М изготавливаемый по ТУ 3587-001-92193892-2011 (декларация о соответствии № Д-КБ-2695), предназначен для применения на единой сети электросвязи для прокладки в грунтах 1-3 групп, в том числе зараженных грызунами, а также в кабельной канализации, трубах, по мостам и эстакадам, в туннелях, коллекторах, зданиях.

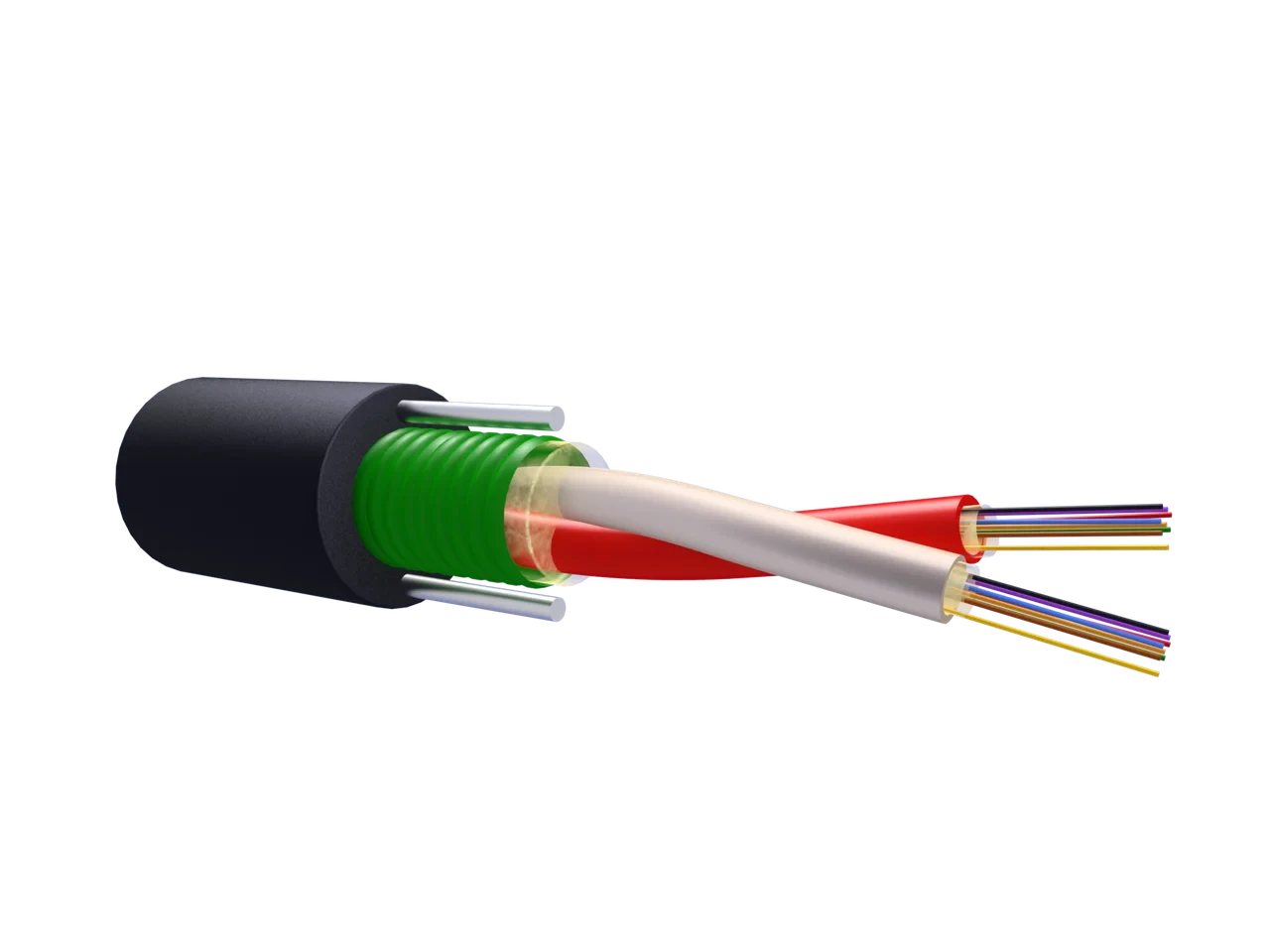

Конструкция
• Оптический модуль - трубка из полимерного материала (как правило – полибутилентерефталат (ПБТ)) со свободно расположенными волокнами. Свободное пространство между волокнами заполнено гидрофобным компаундом.
• Оптический сердечник – повив оптических модулей вокруг центрального силового элемента (диэлектрического или металлического). Для препятствия проникновению воды свободное пространство между модулями заполнено гидрофобным компаундом (возможно применение водоблокирующих элементов).
• Броня из стальной гофрированной ленты.
• В качестве периферийных силовых элементов могут использоваться две стальные оцинкованные проволоки.
• Наружная оболочка выполняется из композиции полиэтилена. При прокладке кабеля внутри помещений оболочка может быть выполнена из композиций, не распространяющих горение, в том числе безгалогеновых, с низким дымовыделением.
Основные характеристики
Количество оптических волокон в кабеле |
до 24 |
Наружный диаметр кабеля |
7,0 – 20,0 мм |
Масса кабеля |
70 – 400 кг/км |
Допустимая статическая растягивающая нагрузка |
1,0 – 5,0 кН |
Допустимая раздавливающая нагрузка |
0,3 – 0,7 кН |
Минимальный радиус изгиба |
20 диаметров кабеля |
Рабочий диапазон температур |
-40°С…+70°С |
Температура монтажа |
-30°С…+50°С |
Основные | |
---|---|
Страна производитель | Россия |
Назначение | Для систем связи |
Тип кабеля | Витая пара |
Применение | Для внешних работ |
Конструкция кабеля | Монолит |
Тип монтажа | Внутренний |
Упаковка | Барабан |
Гарантийный срок | 12 мес |
Срок службы | 20 лет |
Конструктивные особенности | |
Количество волокон | 24 |
Тип внешней оболочки | Влагостойкая |
Материал оболочки | Полиэтилен |
Механические характеристики | |
Минимальная рабочая температура | -50 град. |
Максимальная рабочая температура | 70 град. |
- Цена: 400 ₸/м
