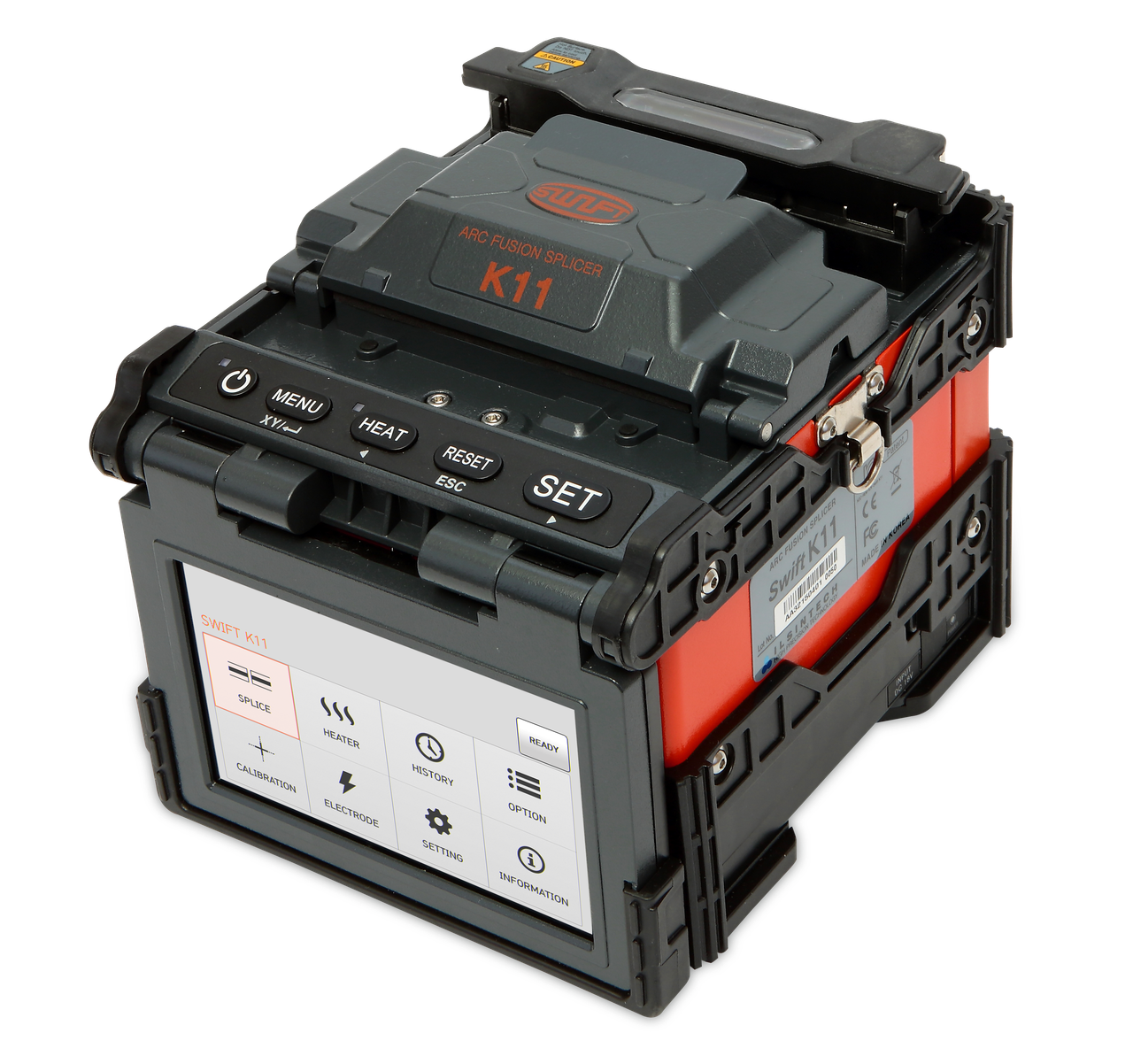

Сварочный аппарат для оптического волокна ILSINTECH SWIFT K11
Описание
Характеристики
Информация для заказа
ILSINTECH SWIFT K11 – аппарат для сварки оптических волокон. Он обладает высокими техническими характеристиками и рекомендован для использования на оптической магистрали и сети доступа.
Особенности аппарата для сварки оптических волокон ILSINTECH SWIFT K11
- поддержка обслуживания через Internet
- обновление ПО через компьютер в автоматическом режиме
- наличие встроенной диагностики с детализацией результатов
- высокая точность сведения волокон по сердцевине (IPAAS)
- высокая скорость сварки (6 сек) и термоусадки (13 сек)
- большая емкость аккумуляторной батареи 4700 мАч (6000 мАч – опция)
- автораспознавание типа волокна
- автоматическая калибровка в режиме реального времени мощности и длительности дуги по свечению оболочки в течение разряда
- автоматическая калибровка мощности и длительности дуги на основании предыдущего разряда
- возможность ручной калибровки дуги
- цветной сенсорный дисплей 5,0”
- подсветка печки
- возможность установки splice-on коннекторов (держатели коннекторов заказываются отдельно)
- интуитивно понятное меню
- режимы блокировки сварочного аппарата: блокировка сварки, блокировка печки, блокировка памяти
- защита от влаги, пыли и ударов
- снабжен пассивным охлаждением и оптической системой прямой (непосредственной) просветки волокна
- информационные предупреждения о безопасности эксплуатации сварочного аппарата в меню
- справочник служб поддержки в России в меню сварочного аппарата (электронных адресов и телефонных номеров)
- методика очистки сварочного аппарата в меню
Технические характеристики аппарата для сварки оптических волокон
ILSINTECH SWIFT K11
| Наименование параметра | Значение |
| Сварка оптических волокон | |
| Способ выравнивания волокон | по сердцевине (IPAAS) |
| Тип свариваемых волокон | SM(G.652), MM(G.651), DS(G.653), NZDS(G.655), SM(G.657 A2/B2), SM(G.657 B3) |
| Автоматическое распознавание волокон |
SM(ITU-T G.652), MM(ITU-T G.651), DS(ITU-T G.653), NZDS(ITU-T G.655), SM(ITU-T G.657 A2/B2), SM(ITU-T G.657 B3) |
| Количество одновременно свариваемых волокон | 1 пара |
| Калибровка дуги |
в режиме реального времени
|
| Диаметр оболочки свариваемых волокон | 80 ~ 150 мкм |
| Диаметр буфферного покрытия свариваемых волокон | 100 мкм ~ 4 000 мкм |
| Длина зачищенного волокна после скола | 5-20 мм |
| Количество программ сварки | 300 |
| Потери на сварном соединении | SM: 0.02дБ, MM: 0.01дБ, DS: 0.04дБ, NZDS: 0.04дБ, G.657: 0,02дБ |
| Отражение от сварного соединения | -60дБ |
| Типичное время сварки | 6 сек (Быстрый режим) |
| Определение ориентировочных потерь на соединении | доступно, по изображению с двух камер (по сердцевине, угловое смещение, деформирование волокна) |
| Контроль процесса сваривания | визуальный, и аппаратный, при тесте на разрыв – только визуальный |
| Фильтрация результатов сварок по факту наличия ошибок | при выгрузке результатов из аппарата на ПК |
| Функция внесения потерь на сварном соединении | Есть (диапазон 0 – 10 дБ, шаг 0.01 дБ) |
| Пямять результатов сварок |
последние 20 000 результатов сохраняются во внутренней памяти. (изображений 20 000 результатов) |
| Ресурс электродов | более 18 000 сварных соединений |
| Тест на разрыв | от 1,96 до 2,25 |
| Термоусадка | |
| Количество программ термоусадки | 100 |
| Типичное время термоусадки |
|
| Допустимый размер используемой КДЗС | 20 мм, 28 мм, 32 мм, 40 мм, 60 мм |
| Отображение результатов | |
| Монитор | сенсорный цветной, 5,0” |
| Камеры | 2 камеры типа CMOS |
| Увеличение места сварки | просмотр оси X/Y : 200X, MAX : 400X |
| Защита монитора | прозрачная пластиковая пластина с антибликовым покрытием |
| Автоматический поворот экрана | Ориентация экрана регулируется автоматически в соответствии с положением монитора Изображение волокна автоматически переворачивается в соответствии с положением монитора |
| Питание | |
| Питание от сети | Адаптер 100~240В AC |
| Аккумуляторная батарея | Литий-Полимерная DC 14.8В, 4700 мАч (опция – 6000 мАч) |
| Дополнительное питание | автомобильный прикуриватель (12В) – опция |
| Количество циклов сварка/термоусадка от заряда батареи | 250 циклов с штатной батареей 4700 мАч (350 циклов с батареей K11-6000 - для модели SWIFT K11-W) |
| Общие параметры | |
| Порты | USB (miniUSB), разьем для питания от автомобильного прикуривателя 12В |
| Защита |
|
| Условия эксплуатации | Высота от 0 до 5000 м над уровнем моря; температура от -10 до +50˚C; влажность от 0 до 95% без конденсации, скорость ветра от 0 до 15 м/с |
| Условия хранения | Температура от -40 до +80˚C; влажность от 0 до 95% без конденсации. Температура длительного хранения с батареей от -20 до +30˚С |
| Габариты сварочного аппарата | 143(W) ｘ163(L) ｘ140 (H) мм (не включая защитные резиновые накладки) |
| Габариты кейса для переноски | 475(Д) х 285(Ш) х 225(В) |
| Вес сварочного аппарата | 2.25 кг (включая батарею) |
Комплект поставки аппарата для сварки оптических волокон ILSINTECH SWIFT K11
| Наименование | Модель | Кол-во, шт |
| Сварочный аппарат |
SWIFT-K11 |
1 |
| Аккумуляторная батарея | K11-4700 | 1 |
| Адаптер питания от переменного тока/Зарядное устройство | FJ-SW1803000 |
1 |
| Кабель питания | DC кабель | 1 |
| Скалыватель | CI-01 | 1 |
| Жесткий кейс для транспортировки | Hard Case | 1 |
| Лоток для охлаждения КДЗС | CT-01 | 1 |
| Ключ внутренний шестигранник | LD-3300 | 1 |
| Кабель USB | - | 1 |
| DC кабель | - | 1 |
| Ручной стриппер | CF-02 | 1 |
| Дозатор для спирта | PP | 1 |
| Коробка для ЗИП | - | 1 |
| Загрузчики КДЗС (держатель волокна) |
S312 |
1 пара |
| CD диск с руководством пользователя и ПО |
- |
1 |
Изображения товара, включая цвет, могут отличаться от реального внешнего вида. Комплектация также может быть изменена производителем без предварительного уведомления. Данное описание не является публичной офертой.
| Основные атрибуты | |
|---|---|
| Производитель | Ilsintech |
| Гарантийный срок | 24 мес |
| Страна производитель | Южная Корея |
- Цена: Цену уточняйте
