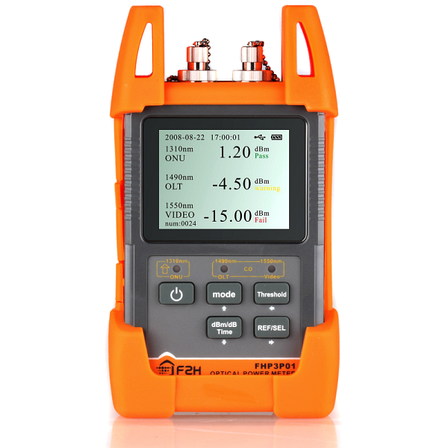

Селективные измеритель мощности для PON сетей, 1310/1490/1550 нм Grandway FHP3P01
Grandway FHP3P01 – это селективный измеритель мощности для пассивных оптических сетей (PON). Он специально разработан для удовлетворения быстрорастущего рынка FTTx с PON технологиями.Измеритель способен измерять мощность на всех трех длинах волн 1310, 1490 и 1550 нм, передающих данные, голос и видео (triple-play сервисы) по одному волокну. Прибор подключается в разрыв линии, пропуская через себя нисходящий трафик на 1490/1550 нм и восходящий импульсный трафик от ONT на 1310 нм в то время когда ONT находится в режиме ожидания. Простой в управлении и точный в измерениях – это идеальный прибор для инсталляции и пуско-наладки PON сетей (APON, BPON, EPON и GPON).
Особенности:
- Бюджетный, размером с ладонь, для полевых и лабораторных измерений;
- Ручные настройки измерений и режим Прошел / Не прошел;
- Удобный интерфейс, большой цветной экран и LED индикаторы;
- Отображение результатов PON сигнала на трех длинах волн (1310, 1490, 1550 нм);
- Подключение в разрыв линии, измерения в сквозном режиме;
- Обнаружение и измерение восходящего импульсного трафика на 1310 нм;
- Поддержка APON, BPON, EPON и GPON технологий;
- Индикаторы результата теста: Прошел, Не прошел, Ошибка;
- Настраиваемые пользователем пороговые значение (до 10шт);
- Автовыключение;
- Индикация низкого заряда батареи;
- USB-интерфейс;
- Часы реального времени.
Технические характеристики
Параметр | Значение | ||
Длины волн | 1310 нм | 1490 нм | 1550 нм |
Диапазон измерений (непрерывный трафик) | -40 ~ +10 дБм | -40 ~ +15 дБм | -40 ~ +20 дБм |
Диапазон измерения импульсного сигнала (1310нм) | -30 ~ +10 дБм | ||
Спектральный диапазон | 1260 ~ 1360 нм | 1480 ~ 1500 нм | 1539 ~ 1565 нм |
Тип коннектора | Сменные FC/PC, SC/PC, ST, LC - опционально, FC/APC,SC/APC,ST/APC – заказываются только совместно с прибором |
||
Тип детектора | InGaAs | ||
Вносимые потери | 1,5 дБ | ||
Точность | ± 0.5 дБ | ||
Линейность | ± 0.2 дБ | ||

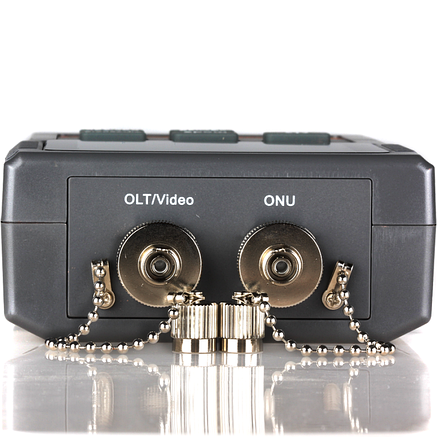

Интерфейсы | 2 оптических порта: для 1310 нм от ONU, для 1490/1550 нм от OLT |
||
Коммуникационный порт | USB | ||
Встроенная память | 1000 результатов | ||
Автовыключение | Есть | ||
Подсветка | Есть | ||
Частота обновления экрана | 2,5 Гц | ||
Установка пороговых значение | До 10 шт (через ПО на ПК) | ||
Температура эксплуатации | -10оС ~ +50оС | ||
Температура хранения | -20оС ~ +70оС | ||
Влажность | 0% ~ 95% (без конденсата) | ||
Питание | НЕПЕРЕЗАРЯЖАЕМЫЕ батареи AA, 4шт, 12 В AC/DC адаптер питания |
||
Время работы от аккумулятора | > 20 часов | ||
Габариты (Д х Ш х В) | 190 х 150 х 55 мм | ||
Дисплей | Цветной TFT дисплей 2,8’ | ||
Вес ( нетто) | 700 г |
Комплект поставки:
- Прибор;
- Сменные коннекторы FC/PC 2 шт, SC/PC 2 шт;
- Инструкция быстрой настройки (eng);
- USB-кабель;
- Неперезаряжаемые батареи, 4шт;
- Сумка для транспортировки с ремнем;
- Заводской калибровочный сертификат (eng);
- AC/DC зарядное устройство.
Аксессуары Grandway FHP3P01
Артикул | Наименование |
GRW-LG119-FC | Адаптер FC/PC/APC для FHP, FHA и порта измерителя мощности FHM |
GRW-LG46-SC | Адаптер SC/PC/APC для FHP, FHA и порта измерителя мощности FHM |
GRW-LG92-ST | Адаптер ST/PC/APC для FHP, FHA и порта измерителя мощности FHM |
GRW-LG120 | Переходной адаптер FC/PC(m) на LC/PC(f) для приборов Grandway |
GRW-LG35-FC | Переходной коннектор c U25 на FC/PC |
Изображения товара, включая цвет, могут отличаться от реального внешнего вида. Комплектация также может быть изменена производителем без предварительного уведомления. Данное описание не является публичной офертой.
Основные | |
---|---|
Производитель | Grandway |
Страна производитель | Китай |
Назначение | Универсальный |
Пользовательские характеристики | |
Область применения | Тестирование ВОЛС |
- Цена: Цену уточняйте
