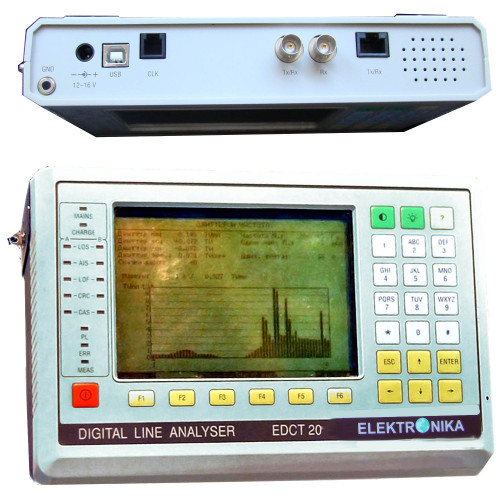

Elektronika EDCT 20 - анализатор цифровых каналов и сигнализации (ELK-EDCT-20)

Внесен в реестр измерительных приборов РК до  12.07.2016

Elektronika EDCT 20 — это портативный, многофункциональный прибор, позволяющий осуществлять полное тестирование цифровых потоков и цифровых систем передачи на скоростях 2048 кбит/с и nх64 кбит/с. Прибор обеспечивает проведение измерений с перерывом связи по шлейфу и направлению.

Анализатор цифровых линий EDCT 20 является портативным, работающим от аккумуляторной батареи, многофункциональным прибором для измерений с и без прекращения связи сигнала и ошибок. EDCT 20 может работать как в режиме без цикла, так и с циклом при измерении цифровых каналов по направлению (сквозные измерения от конца до конца) и по шлейфу.
Предлагаются такие возможности, как: контроль канального интервала; доступ к канальному интервалу; сохранение установок и результатов измерений. При установке дополнительного блока передачи данных EDCT 20 может проверять интерфейсы (V.24, V.35 и V.11) между DTE (оконечное оборудование передачи данных) и DCE (аппаратура окончания канала данных), как в синхронных, так и в асинхронных системах. Результаты могут сохраняться в энергонезависимой памяти или регистрироваться на внешнем принтере или ПЭВМ через интерфейс USB.
Основные области использования:
− Ввод в действие цифровых каналов и услуг связи
− Долговременный контроль сети
− Техническое обслуживание и поиск неисправностей

Особенности анализатора Elektronika EDCT 20:

• сонаправленный интерфейс (МСЭ-Т G.703);
• параметры стыка в соответствии с рекомендацией. МСЭ-T G.703;
• измерение и графическое отображение формы импульса сигнала
  (коды HDB3 или AMI);
• измерение фазового дрожания (джиттера);
• анализ циклов ИКМ30, ИКМ30 с CRC, ИКМ31, ИКМ31с CRC ;
• измерение частоты линейного сигнала;
• измерение сигналов в режиме Mux/Demux;
• BER-тестер по рек. G.821, G.826, M.2110, M2120;
• анализ состояния сигнализации по выделенному каналу (CAS ): R1, R1.5, R2 протоколы (опция);
• анализ состояния сигнализации по выделенному каналу (CCS ): EDSS1, V5.1/V5.2, QSIG, SS7 протоколы (опция);
• ПО для анализа сигнализации и управления прибором (опция);
• сохранение установок и результатов измерения;
• тестирование голосовых каналов;

Базовая конфигурация анализатора включает: BER-тестер, функции измерения джиттера и формы импульса сигнала.

Комплект поставки анализатора Elektronika EDCT 20

Изображения товара, включая цвет, могут отличаться от реального внешнего вида. Комплектация также может быть изменена производителем без предварительного уведомления. Данное описание не является публичной офертой.
