Tempo 701K-G - тестовый набор для прозвонки проводов

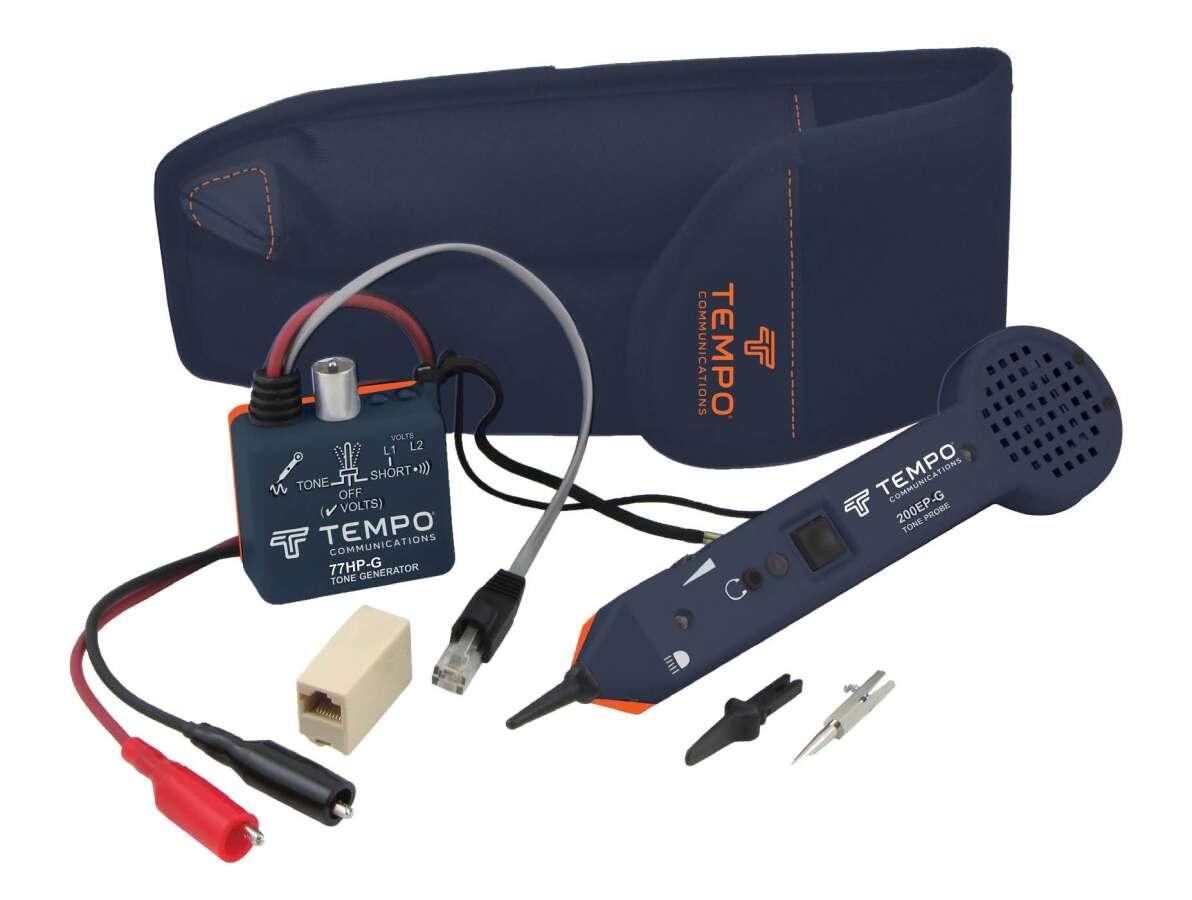

Tempo 701K-G - набор тестовых приборов для обслуживания телефонных кабелей, кабелей передачи данных и видео. Благодаря высокой надежности и прекрасным техническим характеристикам он давно завоевал доверие пользователей и уже длительное время удерживает мировое лидерство среди аналогичных приборов. Набор применяется для точного определения целостности проводки, поиска нужного провода в толстом пучке кабелей идентификации нужного порта на кроссе, организации канала служебной связи между монтажниками и  определения полярности телефонных линий, трассировки кабеля. 701K-G состоит из тонального генератора 77HP-G и индуктивного щупа 200EP-G.

Особенности набора Tempo 701K-G

• идентификация нужной пары или порта на кроссе;
• отбор кабелей из пучка;
• трассировка кабелей в стене;
• определение наличия постоянного/переменного напряжения в линии;
• определение полярности телефонной линии (2 линии);
• определение наличия короткого замыкания (звуковой сигнал и LED индикатор);
• проверка целостности цепи;
• организация канала служебной связи (подача питающего напряжения 4,6 В для микрофона тестовой телефонной трубки);
• сопряжение с гарнитурой или тестовой телефонной трубкой;
• мощность сигнала генератора 10 дБм
• защита по напряжению выводов генератора: 52 В

Принцип работы тестового набора Tempo 701K:

Для "прозвонки" линии требуется два проводника. Это могут быть две жилы или жила и экран кабеля. С помощью крокодилов или модульного разъема (RJ) генератор подключается ктестируемой линии. Он посылает в линию сигнал определенной частоты. На обратном конце линии с помощью антенны - щупа, прикасаясь по очереди ко всем парам/кабелям, определяется максимальный уровень сигнала. На проводнике, в который был подан сигнал генератора, уровень принимаемого сигнала будет намного выше чем на соседних  (незначительные наводки будут распространяться по всем рядом проходящим жилам). Если сигнал генератора подан между экраном и всеми (соединенными вместе) жилами кабеля, то индуктивный щуп позволяет выполнить трассировку такого кабеля за фальш стеной, или идентифицировать его в пучке.
