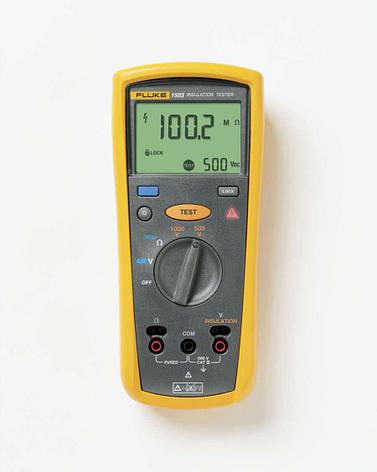

Fluke 1503 - Измеритель сопротивления изоляции, фото 1

Fluke 1503 - Измеритель сопротивления изоляции

Описание
Характеристики
Спецификация
Информация для заказа

Измерители изоляции Fluke 1503 являются компактными, прочными, надежными и простыми в использовании. Используя различные испытательные напряжения, они идеально подходят для поиска неисправностей, пуско-наладочных работ и профилактического обслуживания.

Дополнительные функции, например, дистанционное измерение, помогают сэкономить время и деньги при проведении измерений.

Fluke 1503 – портативный мегаомметр, предназначенный, в первую очередь, для тестирования изоляционных свойств электрооборудования и кабельной продукции, но может использоваться и как вольтметр, и в качестве измерителя низкоомных сопротивлений электрической цепи. Устройство идеально подходит для быстрого и точного поиска неисправностей, проведения пуско-наладки электрооборудования и его профилактического обслуживания.

Мегаомметр Fluke 1503 характеризуется следующими особенностями:

  • граничные значения измеряемого сопротивления изоляции 0,1-2000 МОм;
  • генерируемые напряжения для тестирования: 500В и 1000В;
  • измеряемое напряжение постоянного или переменного тока: до 600 В;
  • пределы измеряемых сопротивлений: 0,01÷20000 Ом (4 диапазона);
  • оперативное тестирование цепей на целостность посредством функции непрерывной проверки (ток 200 мА).



Прибор обладает рядом функций, направленных на безопасную работу пользователя:

  • при подключении Fluke 1503 к цепи с напряжением более 30 В, тестирование изоляции цепи автоматически прекращается;
  • после окончания измерения включается функция саморазрядки остаточного емкостного напряжения;
  • для безопасных измерений в труднодоступных местах в комплекте имеется специальный датчик, позволяющий производить замеры дистанционно;
  • защита от перегрузок устройства регламентирована категорией IV до 600В.

Работа с устройством построена очень просто: рациональный набор кнопок и переключателей позволяет установить режим с необходимыми параметрами, а результаты отобразятся на ЖК-дисплее. Питание Fluke 1503 осуществляется от 4 щелочных батареек АА, ресурса которых достаточно для 1000 и более измерений. В целях бережного расходования заряда батарей присутствует функция автоотключения при длительной паузе.


Особенности и преимущества:

  • Диапазон измерений изоляции:
    • 1507: от 0,01 МОм до 10 ГОм
    • 1503: от 0,1 МОм до 2000 МОм
  • Испытательные напряжения изоляции:
    • 1507: 50 В, 100 В, 250 В, 500 В, 1000 В
    • 1503: 500 В, 1000 В
  • Сэкономьте время и деньги с помощью автоматического вычисления показателя поляризации и коэффициента диэлектрических потерь (только модель 1507)
  • Проводите периодические измерения с помощью функции сравнения "норма/неисправность" (только модель 1507)
  • Датчик для дистанционных измерений позволяет проводить периодические измерения или измерения в труднодоступных местах
  • Защита от проведения измерений сопротивления изоляции в цепях под напряжением > 30 В для дополнительной защиты пользователя
  • Саморазряд емкостного напряжения для дополнительной защиты пользователя
  • Напряжение переменного/постоянного тока: от 0,1 В до 600 В
  • Ток проверки на целостность: 200 мА
  • Сопротивление: от 0,01 Ом до 20 кОм
  • Автовыключение для продления времени работы батарей
  • Показания прибора отображаются на большом дисплее с подсветкой
  • Категория превышения напряжения CAT IV 600 В для дополнительной защиты пользователя
  • В комплект каждого измерителя входят: дистанционный датчик, измерительные провода, датчики и зажимы типа "крокодил"
  • Используйте дополнительную систему магнитного подвеса Fluke TPAK, позволяющую освободить руки для выполнения другой работы
  • Четыре щелочных батареи типа AA (NEDA 15 A или IEC LR6) для проведения не менее 1000 измерений
Диапазон измерения сопротивления От 0,01 Ом до 20 кОм
Диапазон измерения сопротивления изоляции От 0,1 МОм до 2 ГОм
Измерение емкости -
Измерение тока утечки -
Испытательные напряжения  500 В, 1000 В
Максимальная емкостная нагрузка До 1 мкФ
Ток короткого замыкания > 200 мА



Комплект поставки

Измеритель сопротивления изоляции Fluke 1503 - 1 шт.
Пробник для дистанционных измерений TP165X - 1 шт.
Набор силиконовых тестовых проводов TL224 - 1 шт.
Набор пробников с подпружененным щупом - 1 шт.

Руководство по эксплуатации - 1 шт.

Измерение постоянного и переменного напряжения
Точность
Диапазон  600,0 В
Разрешение  0,1 В
от 50 Гц до 400 Гц ± (% от показаний прибора + число знаков)  ± (2% + 3)
Полное входное сопротивление 3 МОм (номинальное), < 100 пФ
Коэффициент подавления синфазного сигнала (дисбаланс 1 кОм): > 60 дБ при постоянном напряжении 50 или 60 Гц
Защита от перегрузки 600 В, среднеквадратичное или постоянное напряжение
Измерение сопротивления заземления
Диапазон/разрешение
20,00 Ом  0,01 Ом
200,0 Ом  0,1 Ом
2000 Ом  1,0 Ом
20,00 кОм  0,01 кОм
Точность ± (1,5% + 3)
Защита от перегрузки 2 В, среднеквадратичное или постоянное напряжение
Напряжение испытания на обрыв цепи > 4 В, < 8 В
Ток короткого замыкания > 200 мА
Характеристики изоляции
Диапазон измерений
1507:  от 0,01 МОм до 10 ГОм
1503:  от 0,01 МОм до 2000 МОм
Испытательные напряжения
1507:  50 В, 100 В, 250 В, 500 В, 1000 В
1503:  500 В, 1000 В
Погрешность испытательных напряжений + 20%, - 0%
Ток короткого замыкания 1 мА, номинальный
Саморазряд Время разряда < 0,5 секунд для C = 1 мкФ или менее
Индикатор напряжения в цепи Запрещает измерение, если напряжение на зажимах > 30 В
Максимальная емкостная нагрузка Работает с нагрузкой до 1 мкФ
Точность измерений:
50 В:  ±(3% + 5)
100 В:  ±(3% + 5)
250 В:  ±(1,5% + 5)
500 В:  ±(1,5% + 5)
1000 В:  ±(1,5% + 5) до 2000 МОм, ±(10% + 3) свыше 2000 МОм
Общие характеристики
Максимальное напряжение на одном из контактов:

600 В, переменное среднеквадратичное или постоянное напряжение

Температура хранения от -40° C до 60° C
Рабочая температура от -20° C до 55° C
Температурный коэффициент 0,05 x (указанная погрешность)/1° C для температур < 18° C или > 28° C (< 64° F или > 82° F)
Относительная влажность

от 0% до 95% при температуре от 10° C до 30° C (от 50° F до 86° F)

от 0% до 75% при температуре от 30° C до 40° C (от 86° F до 104° F)

от 0% до 40% при температуре от 40° C до 55° C (от 104° F до 131° F)

Вибрация Случайная, 2 г, 5-500 Гц в соответствии с MIL-PRF-28800F для приборов класса 2
Удары Падение с высоты одного метра в соответствии с IEC 61010-1 2-е издание (падение с высоты 1 метр на каждую из сторон на дубовый пол)
Электромагнитная совместимость. В ВЧ-поле с напряженностью 3 В/м погрешность равна указанной погрешности (EN 61326-1:1997)
Безопасность Соответствует ANSI/ISA 82.02.01 (61010-1) 2004, CAN/CSA-C22.2 NO. 61010-1-04 и IEC/EN 61010-1 2-му изданию для категории измерений IV 600 В (CAT IV)
Сертификация: CSA для стандарта CSA/CAN C22.2 №. 61010.1-04; TUV для стандарта IEC/EN 61010-1 2-е издание
Батареи Четыре щелочных батареи типа AA (NEDA 15 A или IEC LR6)
Время работы батареи
При проверке изоляции:  Прибор может выполнить не менее 1000 измерений изоляции с новыми щелочными батареями при комнатной температуре. Подразумевается стандартное измерение сопротивления 1 МОм при напряжении 1000 В и рабочем цикле, состоящем из 5 секунд приложения напряжения и 25 секундной паузы.
При измерении сопротивления:  Прибор может выполнять до 2500 измерений сопротивления заземления с новыми щелочными батареями при комнатной температуре. Подразумевается стандартное измерение сопротивления 1 Ом, состоящее из 5 секунд приложения напряжения и 25 секундной паузы.
Размер 5,0 x 10,0 x 20,3 см
Вес 550 г
Степень защиты

 IP40

Высота над уровнем моря
Эксплуатация:  2000 м CAT IV 600 В, 3000 м CAT III 600 В
Нерабочее состояние (хранение):  12,000 м
Возможность превышения диапазона: 110% диапазона
Принадлежности, входящие в комплект поставки: Измерительные провода TL224, измерительные датчики TP74, зажимы PN 1958654 (красные) и PN 1958646 (черные), футляр и датчик для дистанционных измерений



Изображения товара, включая цвет, могут отличаться от реального внешнего вида. Комплектация также может быть изменена производителем без предварительного уведомления. Данное описание не является публичной офертой.

Основные
ПроизводительFluke
Страна производительСША
СостояниеНовое
ТипЦифровой
НазначениеУниверсальный
Общие
ЦветКрасный
